تعد خطوة سند جوانب الحفر من الخطوات المهمة في عملية حفر الاساسات للمبني وبالتالي لابد من دراستها بشكل جيد للوقوف على معرفة أفضل نوع لسند جوانب الحفر وكذلك الاشتراطات الهامة لكل نوع من تلك الأنواع، وهنا سنتحدث عن أنواع سند جوانب الحفر وكيف يتم انشائها:
أولا أنواع سند جوانب الحفر:

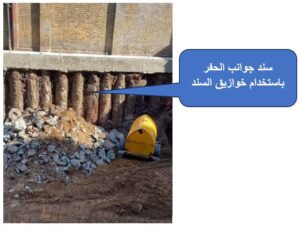

سند جوانب الحفر باستخدام خوازيق السند:
وهي أنواع اما ان تكون خوازيق خرسانية متلامسة في حالة التربة السائبة أو خوازيق سند غير متلامسة في حالة التربة المتماسكة أو خوازيق سند أحد هذه الخوازيق خرسانية والاخر بنتوءات في حالة ان يكون منسوب المياه الجوفية قريب فلابد ان يكون أحد الخوازيق بنتوءات وذلك لعدم تسريب المياه من تحت المنشآت المجاورة وتكون خوازيق.
سند جوانب الحفر باستخدام الدعامات الحديدية او الخشبية:
وهي عبارة عن الواح خشبية او معدنية يتم دكها في التربة في جوانب الحفر وتفضل هذه الأنواع إذا كان الحفر قريب من المياه الجوفية، وتتم هذه الطريقة علي عدة مراحل أولها زراعة الكمرات الرأسية علي مسافات يتم تحديدها من قبل مهندس المساحة، ثم الحفر حتي منسوب معين (غالبا نصف عمق الحفر) بعد ذلك تضاف الواح الخشب الافقية ويستكمل الحفر حتي منسوب الحفر الرئيسي ثم يستكمل إضافة الواح الخشب الافقية الأخرى.
سند جوانب الحفر باستخدام الستائر (sheet piles):
غالبا ما يستخدم هذا النوع في سند جوانب الحفر عند الجار او في الأرصفة وهي الأشهر استخداما في الأرصفة والكباري، حيث ان هذا النوع يستخدم في سند الدورانات في الكباري ومناطق التقاء الطرق مع الأنهار او البحار او الترع حيث ان هذه الالواح تتميز بأنها يمكن دكها علي أعماق كبيرة يمكن ان تصل الي 15 م اسفر الأرض بدون اللجوء الي الحفر بجوار الطريق وبالتالي توفر لكثير من الجهد والوقت كما بالشكل التالي:
ثانيا كيفية سند جوانب الحفر في حالة الدعامات الخشبية: هناك عددا من الخطوات نتبعها كالتالي

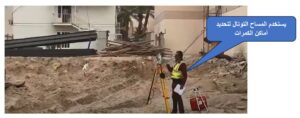

1. نحدد أماكن الكمرات (H-beam) عن طريق المساح باستخدام التوتال ستيشن: وهي اول خطوة ويأتي فيها المساح ويضع النقط التي يتم زراعة لكمرات فيها ولابد نم التأكد من حدود المبني أولا ونقاط الحدود تكون محددة من خلال المساح أيضا.
2 .يتم دق الكمرات في الأماكن التي حددها المساح في الخطوة الاولي: تستخدم معدة دك الكمرات لدق الكمرات في الأماكن المحددة مسبقا من قبل المساع، ويراعي رأسيتها اثناء الدق حيث لابد من وجود عامل يوزنها باستخدام ميزان مياه للتأكد من رأسيتها.

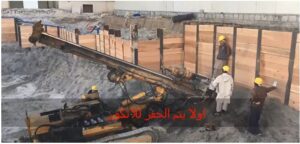

3. يتم الحفر الي منسوب الانكور الاول وبعدها يتم تركيب الخشب، بعد ذلك يتم عمل الفتحات عند الانكور وهو عبارة عن فتحات يتم وضع الخرسانة فيها ليتمكن من تثبيت الكمرات والاخشاب جيد كما بالشكل التالي:
4. يتم عمل الانكور عند العمق المطلوب، ويتم صب الخرسانة عن طريق معدة صب الخرسانة او بالطريقة التقليدية لصب الخرسانة كما بالشكل التالي:

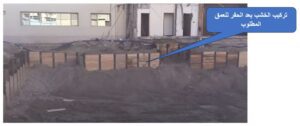

5. يتم الحفر للوصول الي المنسوب المطلوب، وهذا المنسوب يكون محدد مسبقا من تقرير الجسات ويتم توقيعه من خلال المساح باستخدام التوتال ستيشن وبعد ذلك يتم استكمال عملية إضافة الاخشاب للسند كما في الصورة التالية:
الخلاصة:
من الضروري اثناء تنفيذ عمليات الحفر ان يتم عمل سند لجوانب الحفر لتجنب انهيار جوانب الحفر وكذلك هذا امر ضروري لو كان الحفر بجوار ارض جار ويوجد بناء عليها من الضروري جدا سند جوانب الحفر عند الجار لتجنب انهيار المبني او السور، وتوجد طرق متعددة لسند جوانب الحفر منها السند باستخدام خوازيق السند والسند باستخدام الدعامات الحديدية او الخشبية وسند جوانب الحفر باستخدام الستائر (sheet piles).
